1.贴装中对真空SMT吸嘴吸取的要求 (1)不抛料(抛料率在容许范围内); (2)不滑移(真空吸力不足会导致检测后元器件在运动中位置滑移); (3)不粘料(元器件贴装到位后与吸嘴可靠分离)。 2.真空SMT吸嘴吸取基本原理 真空吸取的原理是利用真空系统与大气压力差形成的力实现物
sony贴片机LED贴片机 F系列产品贴片机机型占地面积较小属于小型贴片机,誉有业界电子零件高精速多功能的SMT贴片机,在您还在使用传统的高速转塔式贴片机的时候, sony贴片机LED贴片机 F系列产品贴片机已经采用CCD摄像机识别零件,独特的影像识别系统,使贴装精度达到±0.045mm
分析原因: 1、吸嘴磨损:因贴片机吸嘴磨损,吸嘴变形、堵塞、破损而造成气压不足,导致吸不起元件。 2、真空负压不足:当贴片机吸嘴取元件时,吸嘴处产生一定的负压,把元件吸附在吸嘴上,其判定吸嘴拾取元件是否异常一般采用负压检测方式,若真空负压不足,将无法提供足够的吸力吸取元件。 3、供料器的影响:供料器进料不良,导致压带盖板、弹簧及其他运行机构产生变形、锈损等,从而导致元件吸偏、立片或者吸不起器件。 解决方法: 1、要注意定期检查吸嘴的磨损程度,对严重的予以更换。 2、在使用贴片机的过程中,应经常检查真空负压,并定期清洗吸嘴,并且,还要注意每个贴装头上的真空过滤芯的污染情况,若发现有污染发黑的,则要予以更换。

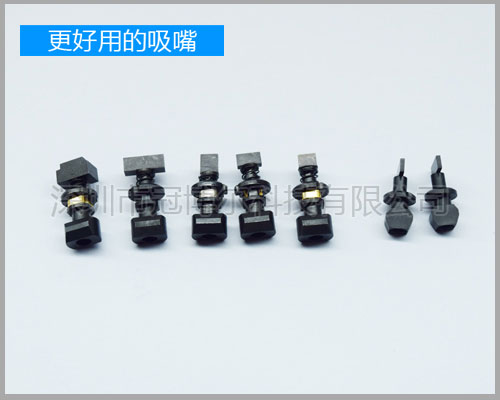

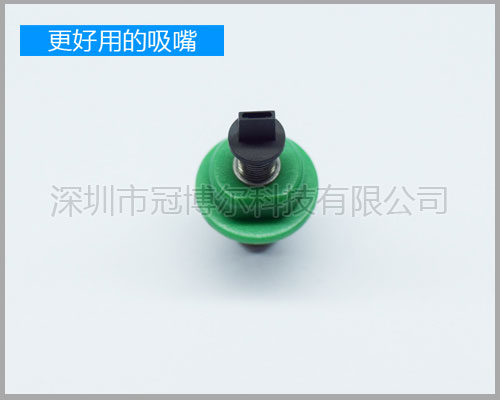

贴片机吸嘴材质多种多样,品质参差不齐,各有优缺点,冠博尔科技对不同材质的SMT吸嘴做一个简单的比较,希望能对大家有所帮助。 1、钨钢吸嘴特点:优点便宜、不宜断裂。缺点易发白。 2、陶瓷头吸嘴:优点永不发白,价格也不贵,缺点是易碎裂,不小心碰一下就掉下一小块。 3、钻石钢吸嘴:优点永不发白,也不易碎裂,缺点就是贵。 另有一种行业里常说的黑材吸嘴,黑材是相对钨钢而言的,对陶瓷头、钻石钢这一类永不发白吸嘴的总称。
为什么说陶瓷吸嘴好呢?下面简单跟大家介绍一下陶瓷吸嘴的优点吧。 1.吸嘴嘴头不存在发白现象; 2.在高速贴片机的生产中,不因速度高会带上静电; 3.其耐磨性比钨钢和钻石钢的都要高,使用寿命会更长。 陶瓷吸嘴的合金与硬质合金(钨钢)的材料性能相同,另外该材料的本体呈黑色,如:西门子、松下、YAMAHA、XP143等陶瓷吸嘴就不存在发白的现象。经MVⅡF及MSH3高速机的试用比较在正常情况下使用: 防锈润滑油 ⑴是硬质合金(钨钢)表面加黑色镀层吸嘴使用寿命的四倍左右; ⑵是所谓“钻石钢”“黑材”吸嘴使用寿命的2倍左右。 陶瓷吸嘴已经攻克了以下几个问题: 一,是从根本上解决了吸嘴尖端不发白的问题; 二,是在使用寿命上是硬质合金(钨钢)吸嘴及所谓“钻石钢”“黑材”吸嘴寿命的倍数; 三,是由于该材料不导电,在中高速机的使用,特别是高速机的贴装时、不因速度高而带静电。 但是,由于陶瓷吸嘴嘴头的材料非常之薄(壁厚仅0.15-0.2mm),所以与硬质合金(钨钢)及所谓“钻石钢”“黑材”吸嘴同样存在脆断的问题,因此,陶瓷合金吸嘴同样不宜摔碰。
SMT吸嘴如何才能提高使用寿命呢?首先可以肯定的一点吸嘴的品质是非常重要的,另外日常的维护和保养也是非常重要,下面由小编给大家分享一下smt吸嘴保养的一般方法: 1,smt吸嘴表面用无尘布擦灰; 2, 小孔径吸嘴可以细钢丝通一下,再用汽枪吹; 3,吸嘴表面不能用酒精等腐蚀性溶液浸泡,否则会使表面脱落; 4, HOLDER用棉棒擦腔体,不可通坏滤网; 5, HOLDER爪牙定期加专用油脂; 6, 根据生产最好定期保养,平时做好其它维护 以上smt吸嘴保养的方法很简单,但是也非常实用,希望对大家有所帮助。 手机:18682353663 联络人:肖先生 E-Mail:xyj@guanboer.com QQ:11509348 地址:深圳市宝安区沙井万丰万安路19号 网站:http://www.smtxizui.com
